DSI 成形
内部が中空構造体の場合や、
内蔵品を入れた複雑構造の製品化に威力を発揮する成形技術。
DSI（Die Slide Injection Molding）とは、内部構造の複雑な中空体でも早く正確に成形できる射出成形工法です。1次射出では半製品（2分割品）を成形、油圧機構によって金型をスライドさせて中空体を成形し、さらに2次射出により溶融・接合を行います。従来の中空成形法に見られた肉厚不均一や接合強度の弱さなどの問題もDSIによって解消されます。

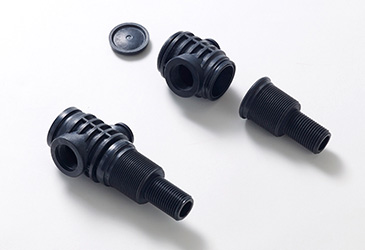

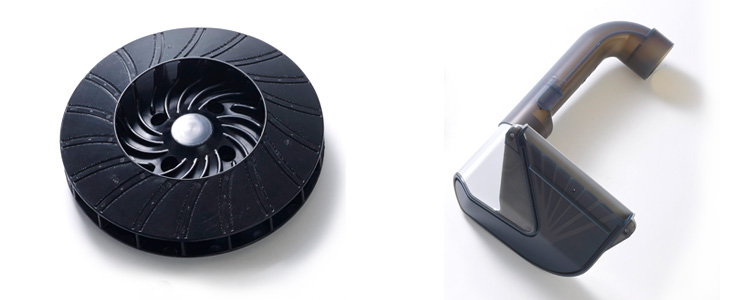

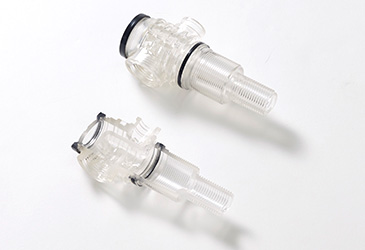

製品参考イメージ
DSI の特徴
- ●複雑な中空体の成形やインサート品を入れた組立成形・封止成形が可能
- ●後加工が不要となるため、成形コストの削減と生産性向上に貢献
- ●接合部は振動溶着の約1.5～2.0倍の強度
- ●接合面に3次元的凹凸形状があっても対応可能
- ●肉厚（1.5～5.0mm）の制御が容易で寸法精度が高い
採用例
| 自動車 | レゾネーターチャンバー インテークマニホールド インテークパイプ フューエルフィルター フューエルフロート |
| OA機器 | コピー機 トナー容器 ダクト |
| 家 電 | 洗濯機排水パイプ 冷蔵庫製氷水タンク |
| その他 | オートワインダーマウス ブローワーファン |

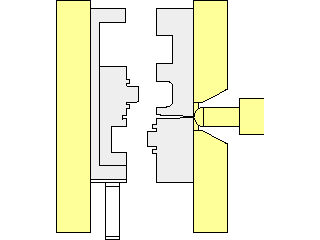

成形プロセス
